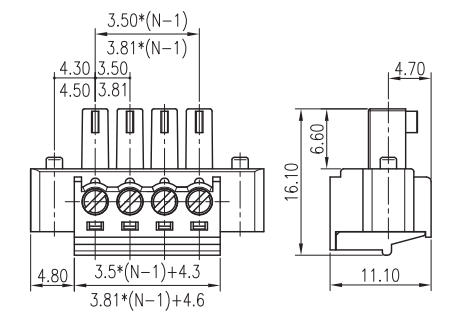

UEP-200VW-3.81
3.81mm间距，单排带法兰，连接器母端接线插头； 额定值：160V，8A，1.5mm²； 出线方向：180度（线对插合方向）； M2螺钉压线框接线单元，02-24位可供； 产品已获得UL认证
类别：插拔式PCB端子台—MC连接器母端螺钉接线插头—UEP-200VW-3.81
简介：
* 最普遍应用的螺钉压线框接线方式，接触压力大温升低,，简单可靠；
* 标准的接插系统，与业界标杆品牌互配良好，兼容无忧；
* 出线方向与插合方向成180度；螺钉法兰配合针座提供额外的安全固持；
* 默认交付状态为进线孔打开状态，便于快速接线；
* 按照IEC61984标准设计；也符合UL1059标准；产品已获得UL认证；
* 可插入编码片对公母进行配对编码，防止误插；
* 进线孔上方平面可定制印字或者贴装不干胶标识条；
* 02-24位可供；配套针座有90度和180度2个方向，弯针尤其适合穿板应用；
应用：
* 自动化控制信号连接：各类控制器，PLC，变频器，驱动器...

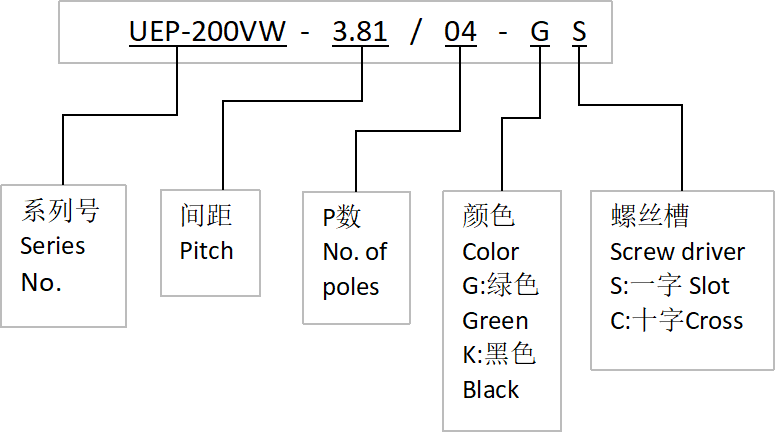

型号命名规则：
关键商业数据
| 订货号 | 0 |
|---|---|
| 包装单位(只) | 0 |
| 单件净量(g) | 0 |
技术参数
| 额定电压（Rated Voltage） | 160V(IEC III/2)，300V(UL) |
|---|---|
| 额定电流（Rated Current） | 8A(IEC), 8A(UL) |
| 额定连接容量(Rated connection capacity) | 0.2-1.5mm², 28-14AWG Sol&Str |
| 额定冲击电压(Rated surge voltage) | 2.5KV |
| 耐电压(1分钟)(Withstanding Voltage/1Min) | 1600V AC |
| 绝缘电阻(Insulation Resistance) | 500MΩ or more at DC500V |
| 电流承载部件材料和镀层( Material & Plating of Current carrier ) | Copper alloy ，Tin plated（铜合金镀锡） |
| 绝缘材料(Insulation Material) | PA66 UL94 V-0 |
| 接线螺丝(Wire clamp unit Screw)，扭矩( torque ) | M2, 0.2-0.25Nm |
| 剥线长度(Wire stripping length) | 6.5-7.5mm |
| 固定螺钉(Mounting Screw)，扭矩(torque ) | M2.5, 0.25Nm Max. |
