接线端子 - UJ4-2.5／3L - 040001

断路器专业接口，额定电压：660，最大工作电流：24，接线方式：卡簧连接，连接量：3，压线范围：0.2mm²-2.5mm²，厚度：11.2mm，高度：28mm，颜色：灰色，安装方式：螺钉固定

生成产品PDF

节省接线时间，提高工作时间

采用接插针结构分断更加方便、灵活。


关键商业数据

订货号 040001
包装单位(只) ／
单件净量(g) ／

产品图

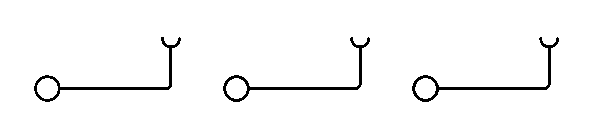

电路图

电路图

概述

额定横截面(mm²) 2.5
颜色 灰色
绝缘材料 PA
阻燃等级 V0
额定电压(V) 660
额定电流(A) 24
绝缘材料温度 -40℃～+125℃
进线方式 端子上方

外形尺寸

宽度(mm) 56.3
厚度(mm) 11.2
高度(mm) 28

连接数据

剥线长度(mm) 8
刚性导线(mm²) 0.2-2.5
刚性导线AWG ／
柔性导线(mm²) 0.2-2.5
柔性导线AWG ／

环境条件

工作温度（℃） -40℃～+105℃
环境温度（存放/运输）（℃） -25℃～+60℃
相对湿度 30％～90％

标准和规范

连接符合标准 IEC 60947-7-1
阻燃等级 V0
欧盟CE认证
欧盟ROHS认证

CAD图像数据

描述 语言 版本
upun_UJ4-2.5／3L_040001_3D 中文 1
