接线盒 - UBH-4S- 110005

电度表接线盒，额定电压：380V，接线方式：螺钉连接，压线范围：1.5mm²-6mm²，宽度 178mm，高度47.3mm，颜色：灰色

生成产品PDF

具有防误操作功能，使用方便可靠

具有防窃电功能

可增加熔芯卡起到线路保护作用



关键商业数据

订货号 110005
包装单位(只)
单件净量(g)

产品图

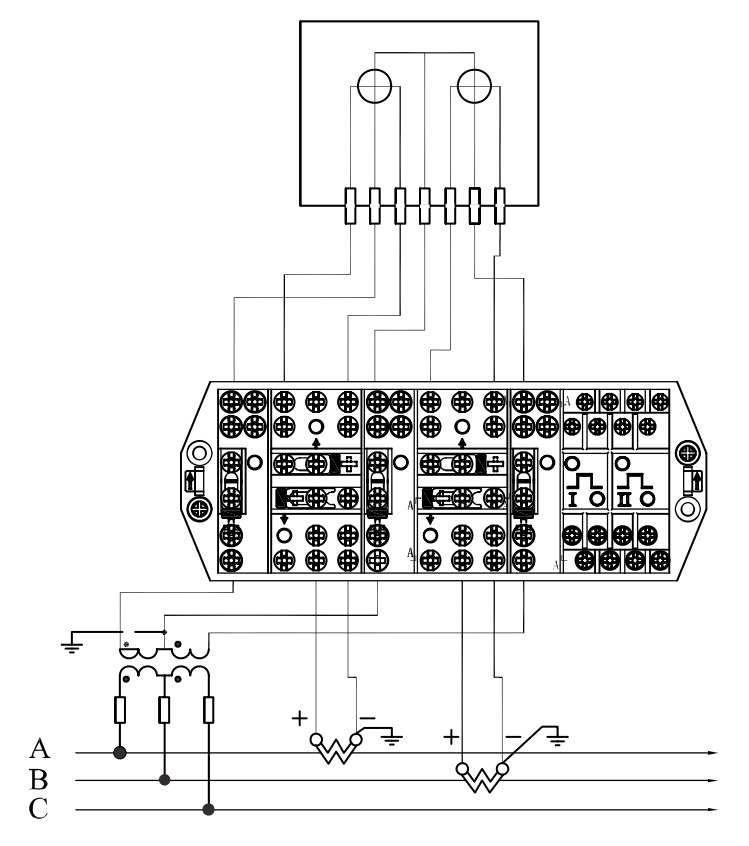

电路图

电路图

概述

额定横截面(mm²) 1.5-6
颜色 灰色
绝缘材料 PC
阻燃等级 V0
额定电压(V) 380
额定电流(A) /
绝缘材料温度 -40℃～+125℃
进线方式 侧进线

外形尺寸

厚度(mm) 130
宽度(mm) 178
高度(mm) 47.3

连接数据

连接方式 螺钉连接
螺钉公称直径 M4
剥线长度(mm) 10
扭矩(Nm) 1.5-1.8
刚性导线(mm²) /
刚性导线AWG /
柔性导线(mm²) 1.5-6
柔性导线AWG /

环境条件

工作温度（℃） -40℃～+105℃
环境温度（存放/运输）（℃） -25℃～+60℃
相对湿度 30％～90％
中国质量认证中心CQC认证

产品说明书

描述 语言 版本
upun_UBH-4S_110005_2D 0 1

规格书

描述 语言 版本
upun_UBH-4S_110005_2D 中文 1
