接线端子 - UJ5-K3-GN／O-M(OR)-421397

接线端子，额定电压：DC24V，最大工作电流：18A，接线方式：螺钉连接，连接量：4，压线范围：0.2mm²-2.5mm²，AWG：24-14，厚度5mm，高度45.3mm，颜色：橙色，安装方式：TH35-7.5、TH35-15、G32-15、G32-18

生成产品PDF

大接线空间无需端头即可连接刚性和柔性导线

紧凑设计可在狭小空间内接线


关键商业数据

订货号 421397
包装单位(只) ／
单件净量(g) ／

产品图

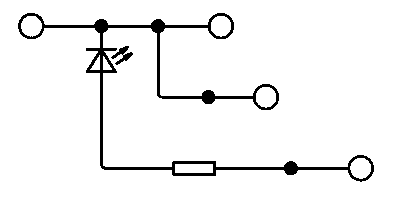

电路图

电路图

概述

层数 1
连接量 4
额定横截面(mm²) 2.5
颜色 橙色
绝缘材料 PA
阻燃等级 V0
额定电压(V) DC24
额定电流(A) 18
绝缘材料温度 -40℃～+125℃
进线方式 端子侧面

外形尺寸

宽度(mm) 68
厚度(mm) 5
高度(mm) 45.3

连接数据

连接方式 螺钉连接
螺钉公称直径 /
剥线长度(mm) 7
扭矩(Nm) /
刚性导线(mm²) /
刚性导线AWG /
柔性导线(mm²) 0.2-2.5
柔性导线AWG 24-14

环境条件

工作温度（℃） -40℃～+105℃
环境温度（存放/运输）（℃） -25℃～+60℃
相对湿度 30％～90％

标准和规范

连接符合标准 IEC 60947-7-1
阻燃等级 V0
欧盟CE认证
欧盟ROHS认证

CAD图像数据

描述 语言 版本
upun_UJ5-K3-GN／O-M(OR)_421397_3D 中文 1
