产品概述
接线端子，接线方式：螺钉连接，连接量：4，压线范围：0.14mm²-1.5mm²，厚度：4.2mm，高度：29.5mm，颜色：黄绿，安装方式：TH15-5.5
相关参数
展开全部
商业数据
| 订货号 | 011049 |
| 包装单位（只） | ／ |
| 单件净量(g) | ／ |
技术数据

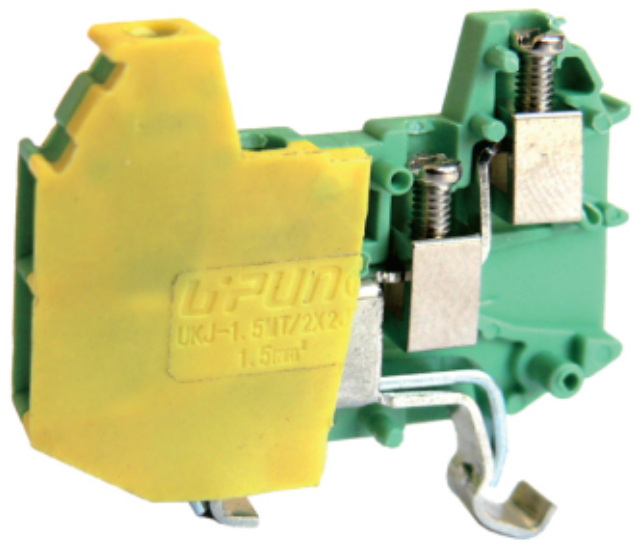

产品图

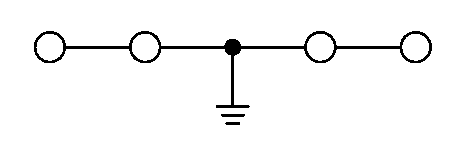

| 电路图 |
概述
| 层数 | 1 |
| 连接量 | 4 |
| 额定横截面(mm²) | 1.5 |
| 颜色 | 黄绿 |
| 绝缘材料 | PA |
| 阻燃等级 | V0 |
| 额定电压(V) | / |
| 额定电流(A) | / |
| 绝缘材料温度 | -40℃～+125℃ |
| 进线方式 | 两端侧面 |
外形尺寸
| 宽度(mm) | 33.5 |
| 厚度(mm) | 4.2 |
| 高度(mm) | 29.5 |
连接数据
| 连接方式 | 螺钉连接 |
| 螺钉公称直径 | M2 |
| 扭矩(Nm) | 0.22-0.25 |
| 剥线长度(mm) | 6 |
| 刚性导线(mm²) | 0.14-1.5 |
| 刚性导线AWG | / |
| 柔性导线(mm²) | 0.14-1.5 |
| 柔性导线AWG | / |
环境条件
| 工作温度（℃） | -40℃～+105℃ |
| 环境温度（存放/运输）（℃） | -25℃～+60℃ |
| 相对湿度 | 30％～90％ |
标准和规范
| 连接符合标准 | IEC 60947-7-1 |
| 阻燃等级 | V0 |
下载
| 标题 | 语言 | 描述 | 下载 |
| 规格书 | 规格书 | 登录后下载 |
优势
-
大接线空间无需端头即可连接刚性和柔性导线
紧凑设计可在狭小空间内接线
