产品概述

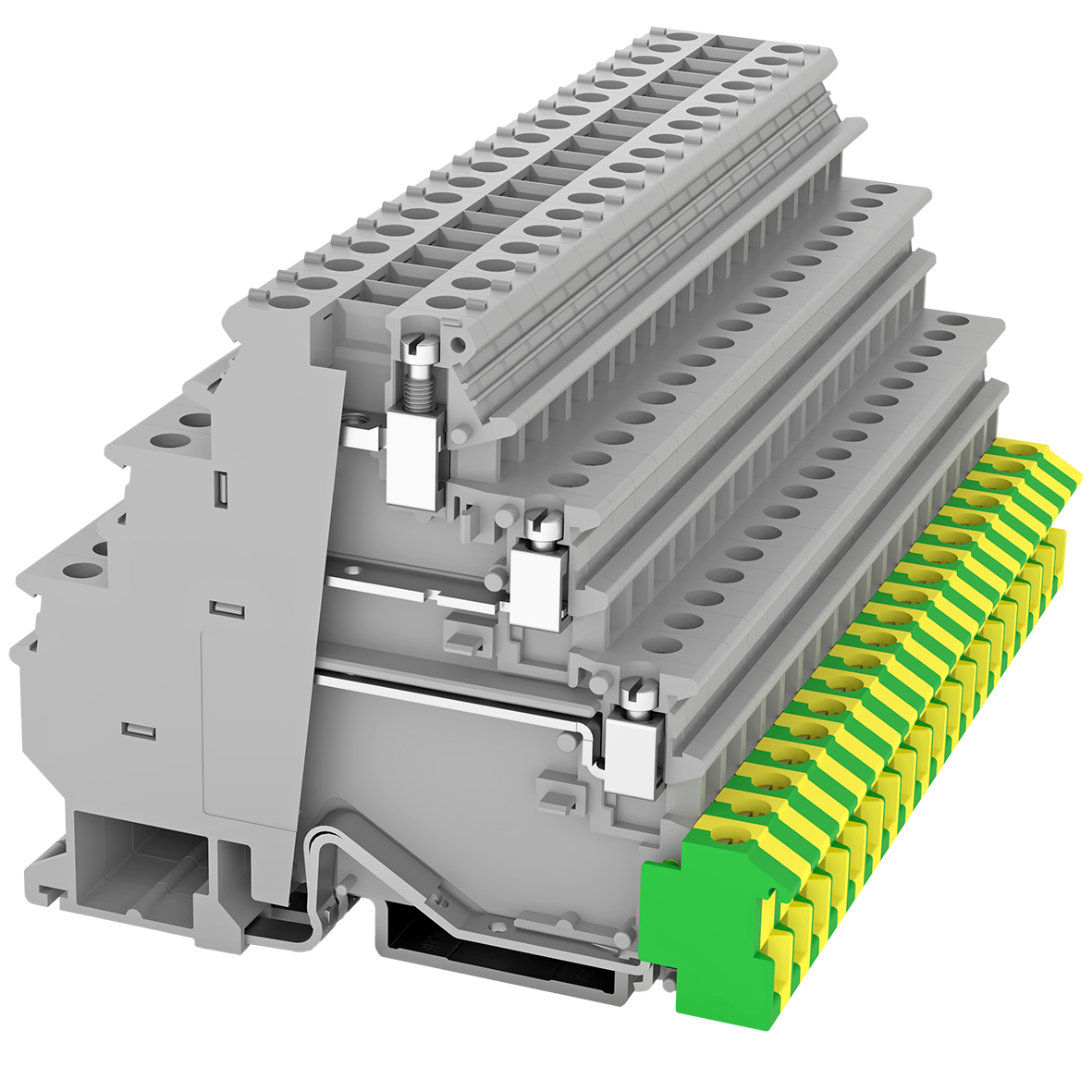

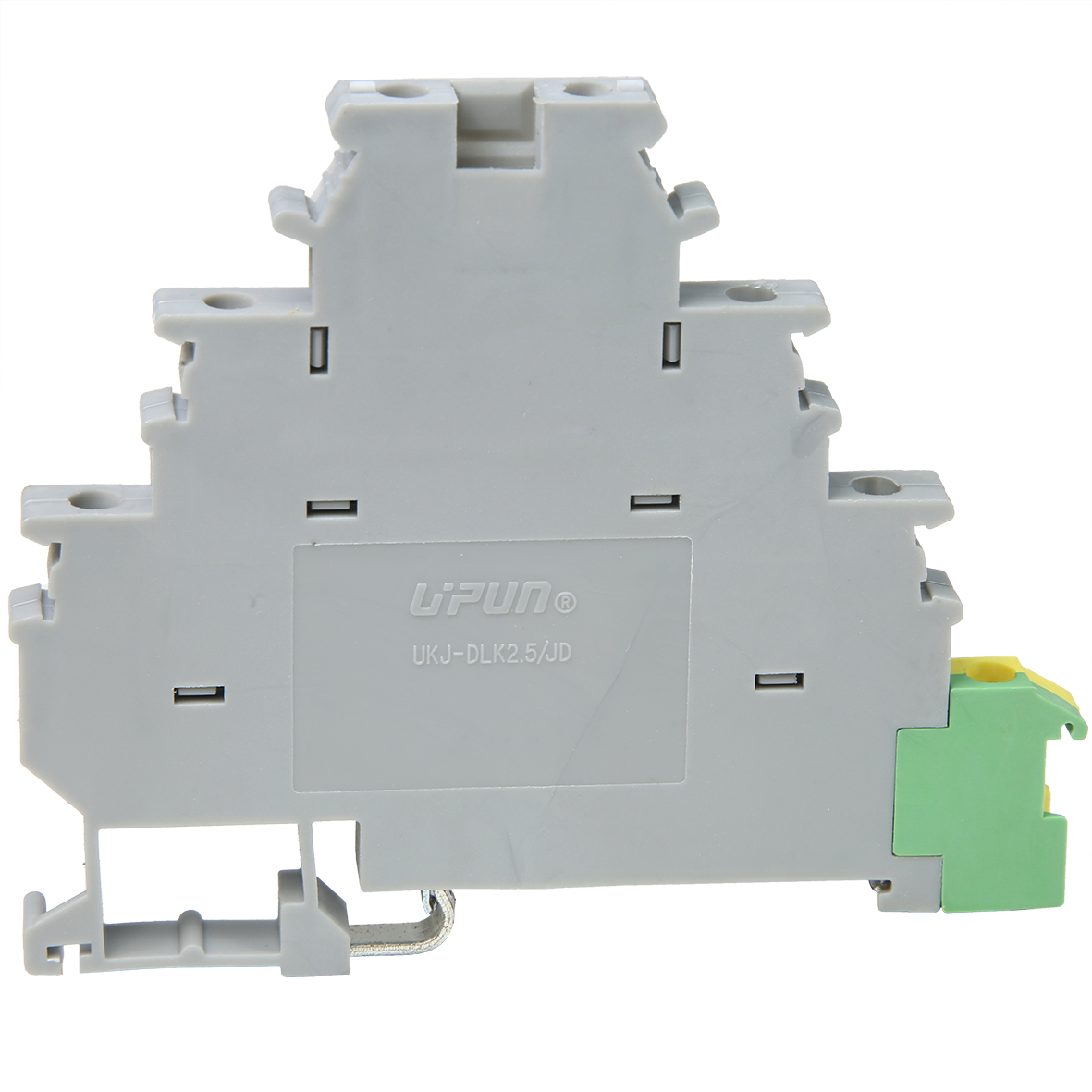

四层传感器执行器接线端子，连接量：7，接线方式：螺钉连接，压线范围：0.2mm²-4mm²，厚度6.2mm，安装方式：TH35-7.5、TH35-15，颜色：灰色
相关参数
展开全部
商业数据
| 订货号 | 011176 |
| 包装单位 | 36 pcs |
| 最小订货量 | |
| 单件重量（不含包装） | 35.6 g |
| 原产地 | CN |
技术数据
产品属性
| 产品类型 | 框式螺钉接线端子 |
| 产品系列 | UKJ |
| 应用领域 | 机械工程 |
| 工厂工程 | |
| 过程工业 | |
| 连接量 | 7 |
| 行数 | 4 |
绝缘特性
| 过电压类别 | Ⅲ |
| 污染等级 | 3 |
电气特性
| 额定条件下的最大功耗 | 0.77 W |
连接数据
| 额定横截面 | 2.5 mm² |
| 螺钉公称直径 | M3 |
| 紧固扭矩 | 0.6-0.8 Nm |
| 剥线长度 | 8 mm |
| 连接符合标准 | IEC 60947-7-2 |
| 刚性导线横截面 | 0.2 mm²-4 mm² |
| 横截面 AWG | 24-12 |
| 柔性导线横截面 | 0.2 mm²-2.5 mm² |
| 导线横截面，柔性[AWG] | 24-14 |
尺寸
| 宽度 | 83 mm |
| 厚度 | 6.2 mm |
| 高度 | 69.5mm |
| TH35-7.5深度 | 70 mm |
| TH35-15深度 | 77.5 mm |
材料规格
| 颜色 | 灰色 |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | Ⅲ |
| 绝缘材料 | PA |
机械特性
机械参数
| 开口式侧板 | 否 |
机械测试
机械强度
| 结果 | 已通过测试 |
环境和真实条件
针焰测试
| 暴露时间 | 30 s |
| 结果 | 已通过测试 |
环境条件
| 环境温度（运行） | -40 ℃～105 ℃ |
| 环境温度（存放/运输） | -25 ℃～55 ℃ |
| 环境温度（组装） | -5 ℃～70 ℃ |
| 环境温度（执行） | -5 ℃～70 ℃ |
| 允许湿度（运行） | 30%～90% |
| 允许湿度（存放/运输） | 30%～70% |
标准和规范
| 连接符合标准 | IEC 60947-7-2 |
安装
| 安装类型 | TH35-7.5 |
| TH35-15 |
下载
| 标题 | 语言 | 描述 | 下载 |
| 规格书 | 规格书 | 登录后下载 |
产品环境合规性
| EU RoHS | 符合《欧盟RoHS物质指令要求》 |
适配产品
全部展开
附件/适配件
-
产品类型
全部
-
全部
注意：应用以下某些附件可能会导致本产品受限。
TH35-7.5/M5 -T型导轨
522277导轨，有孔，材料：钢，镀锌，颜色：彩色
TH35-7.5/M4 -T型导轨
522084导轨，有孔，材料：钢，镀锌，颜色：彩色

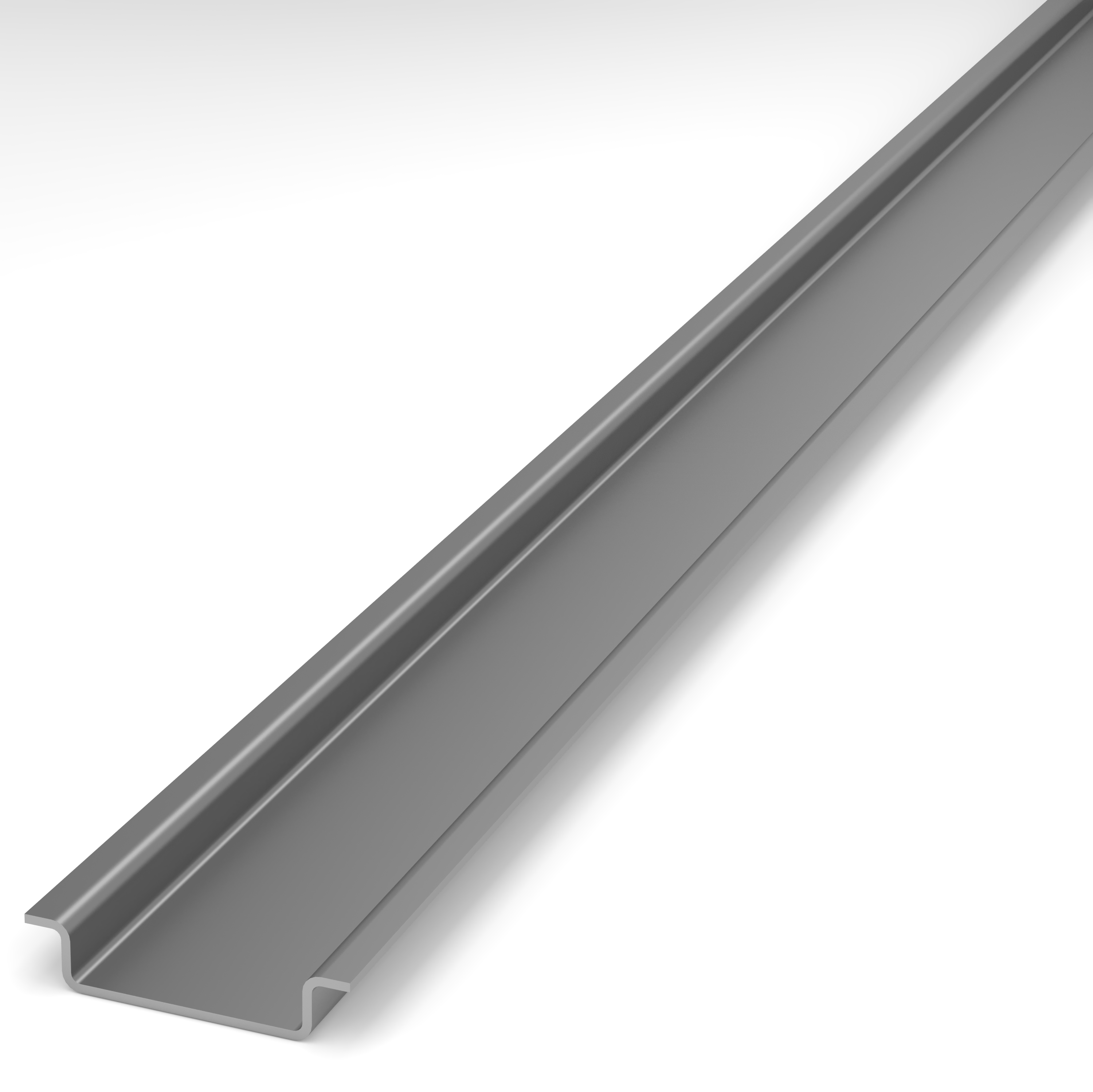

TH35-7.5W -T型导轨
522513导轨，无孔，材料：钢，镀锌，颜色：彩色
TH35-7.5/M6 -T型导轨
522311导轨，有孔，材料：钢，镀锌，颜色：彩色

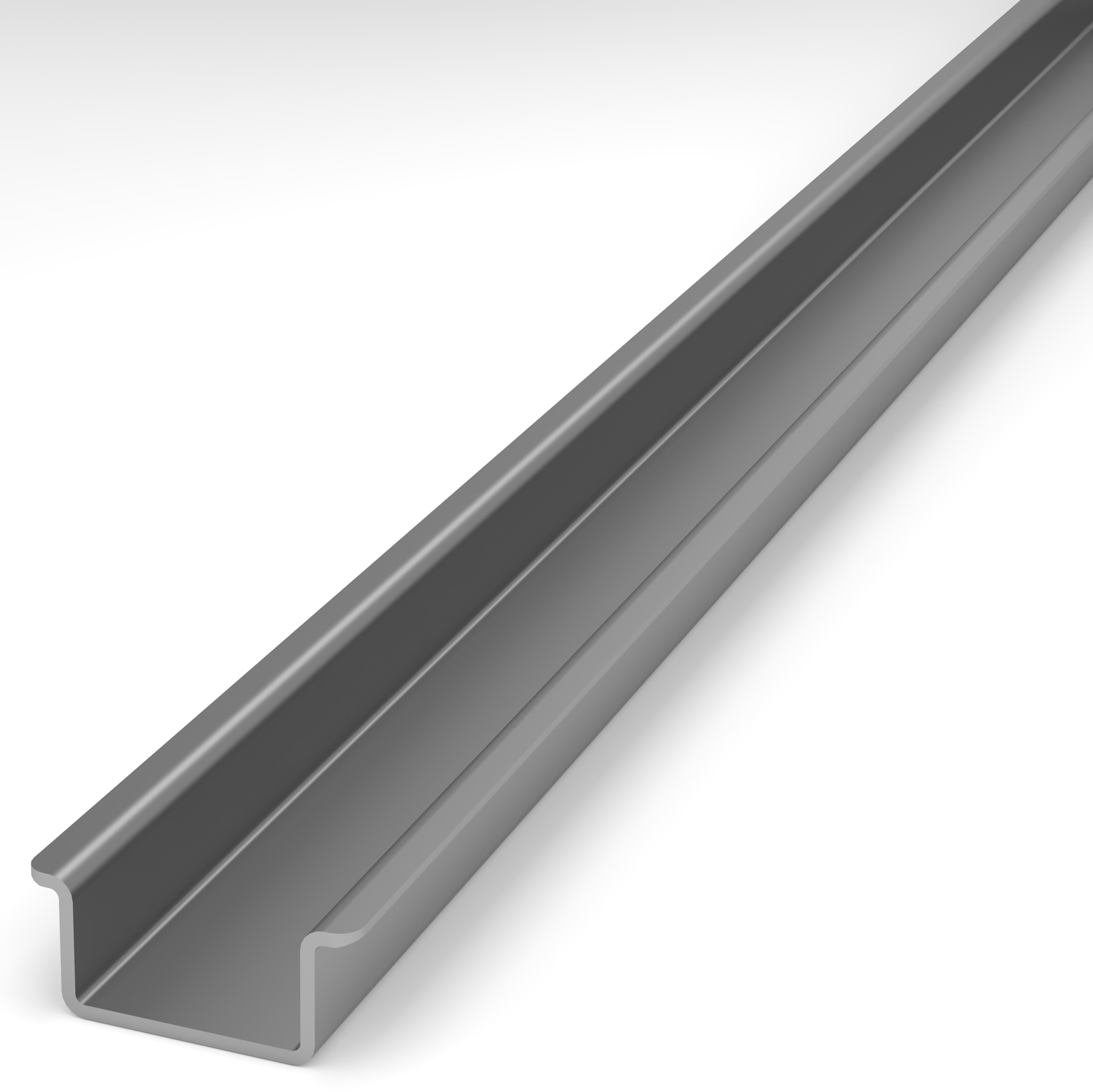

TH35-15W -T型导轨
522638导轨，无孔，材料：钢，镀锌，颜色：彩色
TH35-15 -T型导轨
522728导轨，有孔，材料：钢，镀锌，颜色：彩色

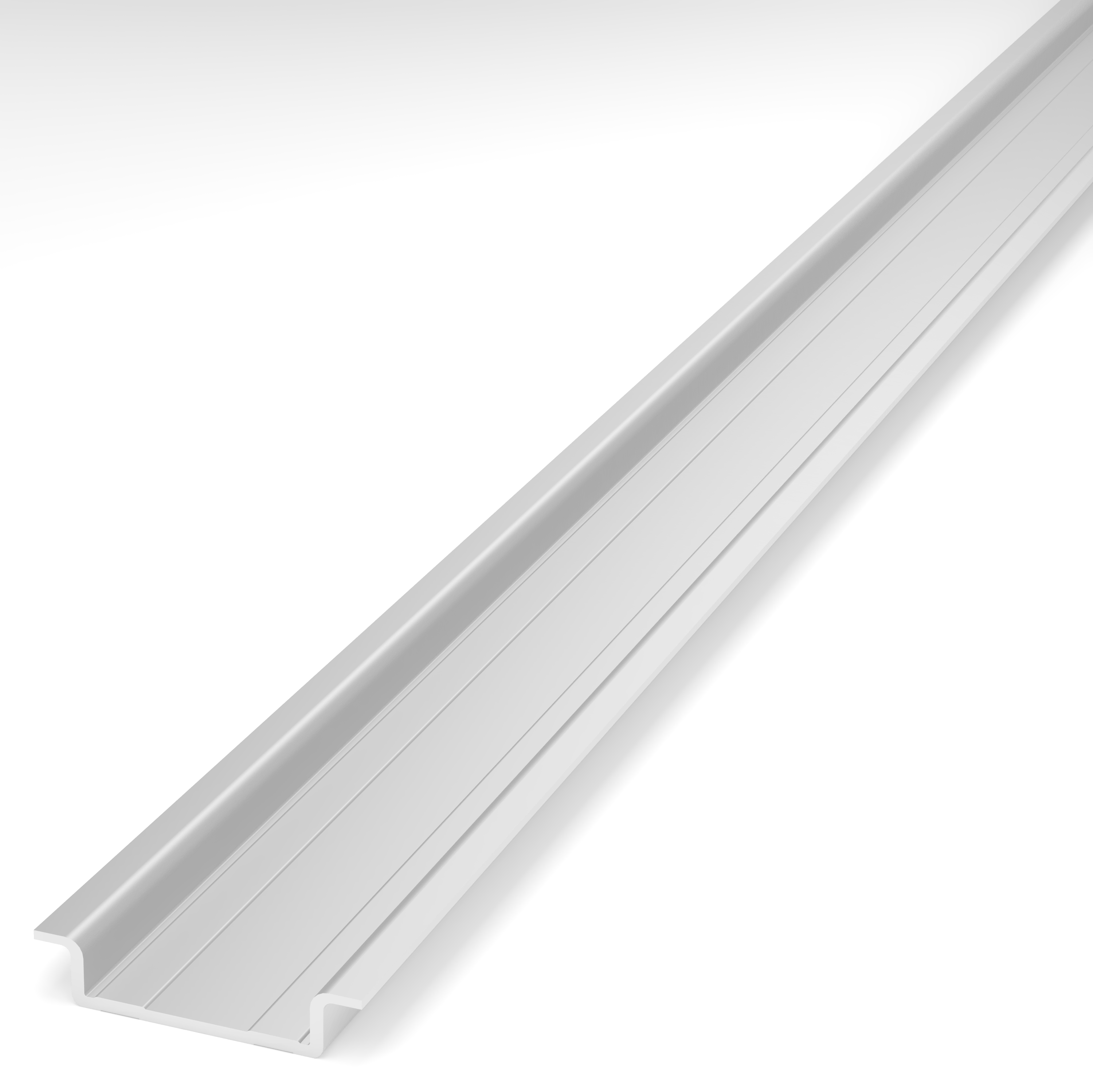

TH35-7.5LW -T型导轨
522484导轨，无孔，材料：铝，表面氧化处理，颜色：银色

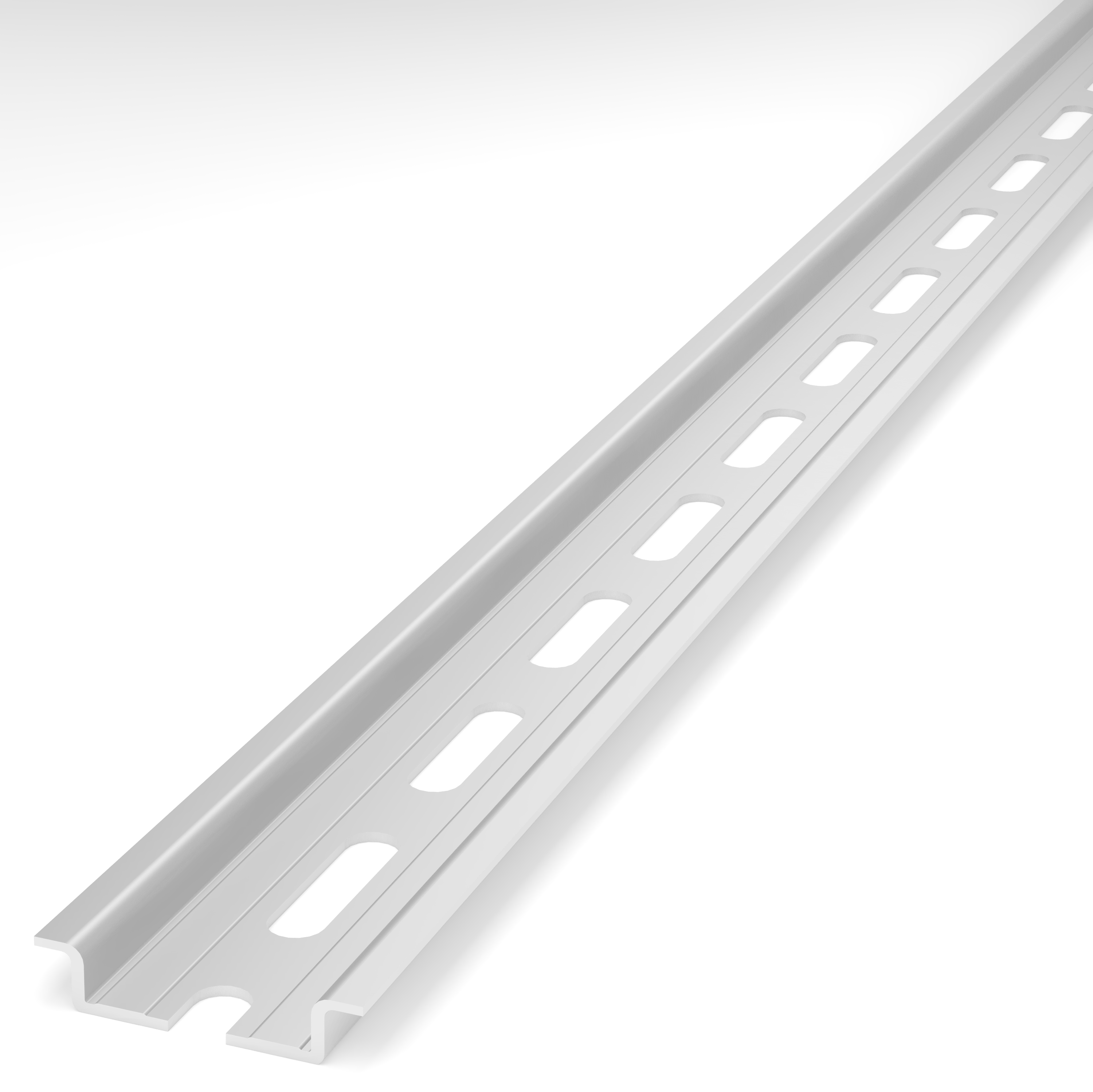

TH35-7.5L/M4 -T型导轨
522345导轨，有孔，材料：铝，表面氧化处理，颜色：银色
TH35-7.5L/M5 -T型导轨
522449导轨，有孔，材料：铝，表面氧化处理，颜色：银色

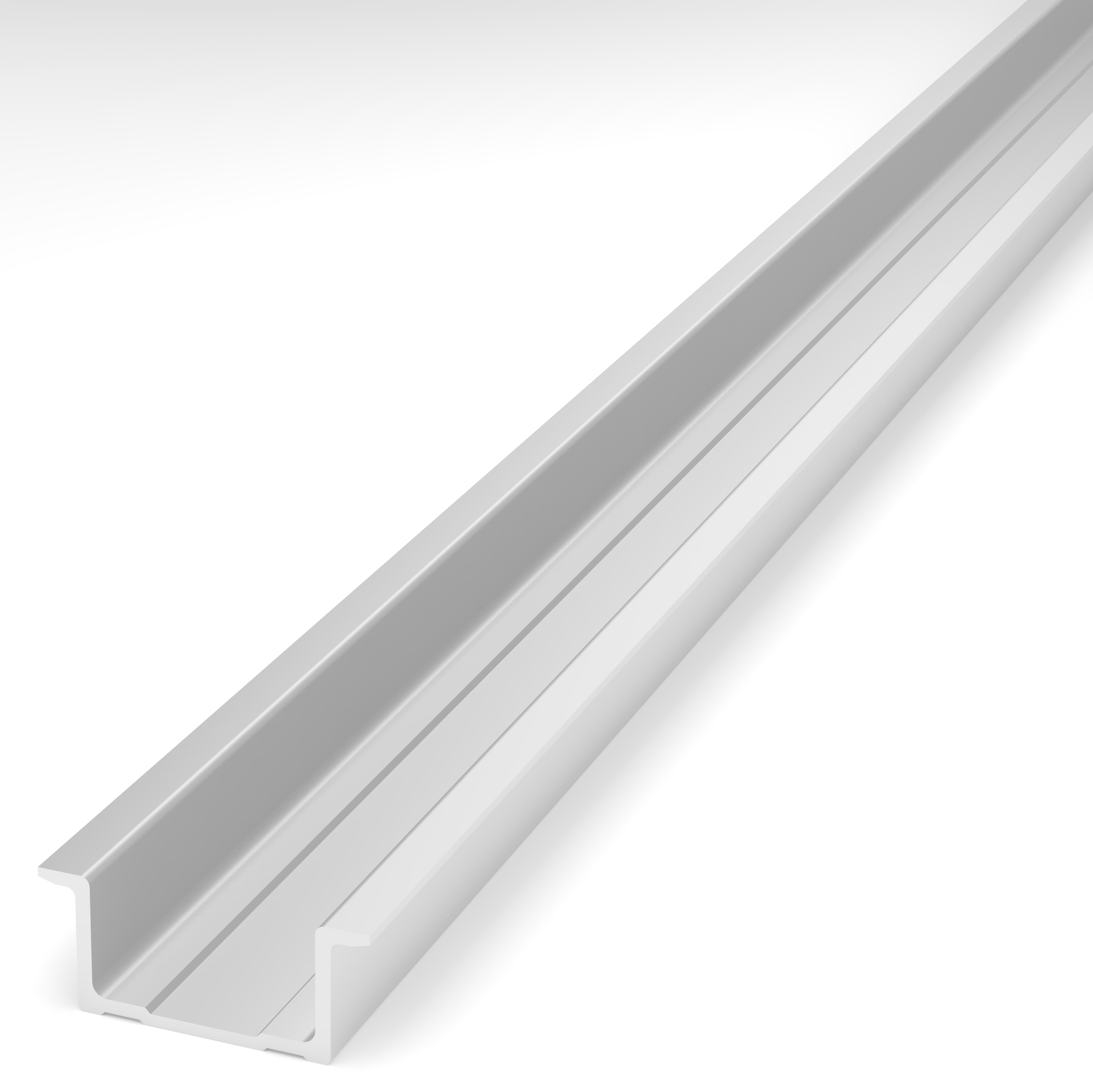

TH35-15LW -T型导轨
522700导轨，无孔，材料：铝，表面氧化处理，颜色：银色

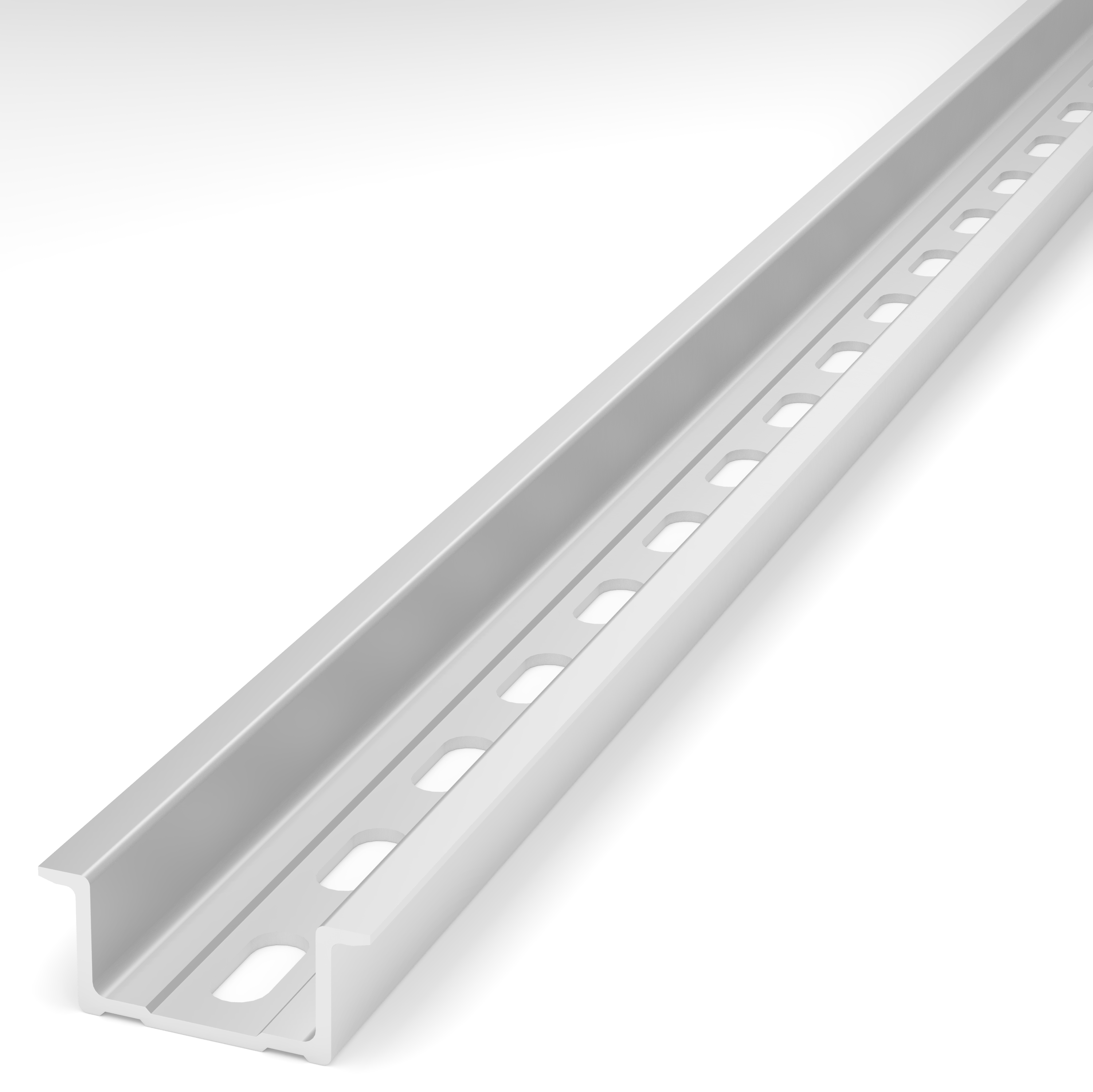

TH35-15L -T型导轨
522666导轨，有孔，材料：铝，表面氧化处理，颜色：银色
TH35-7.5L/M6 -T型导轨
522414导轨，有孔，材料：铝，表面氧化处理，颜色：银色
优势
-
通用安装脚，可用于T型导轨上；
-
端子配有多种绝缘附件；
-
可实现中心快速联接及螺钉联接；
-
采用多种标识。
