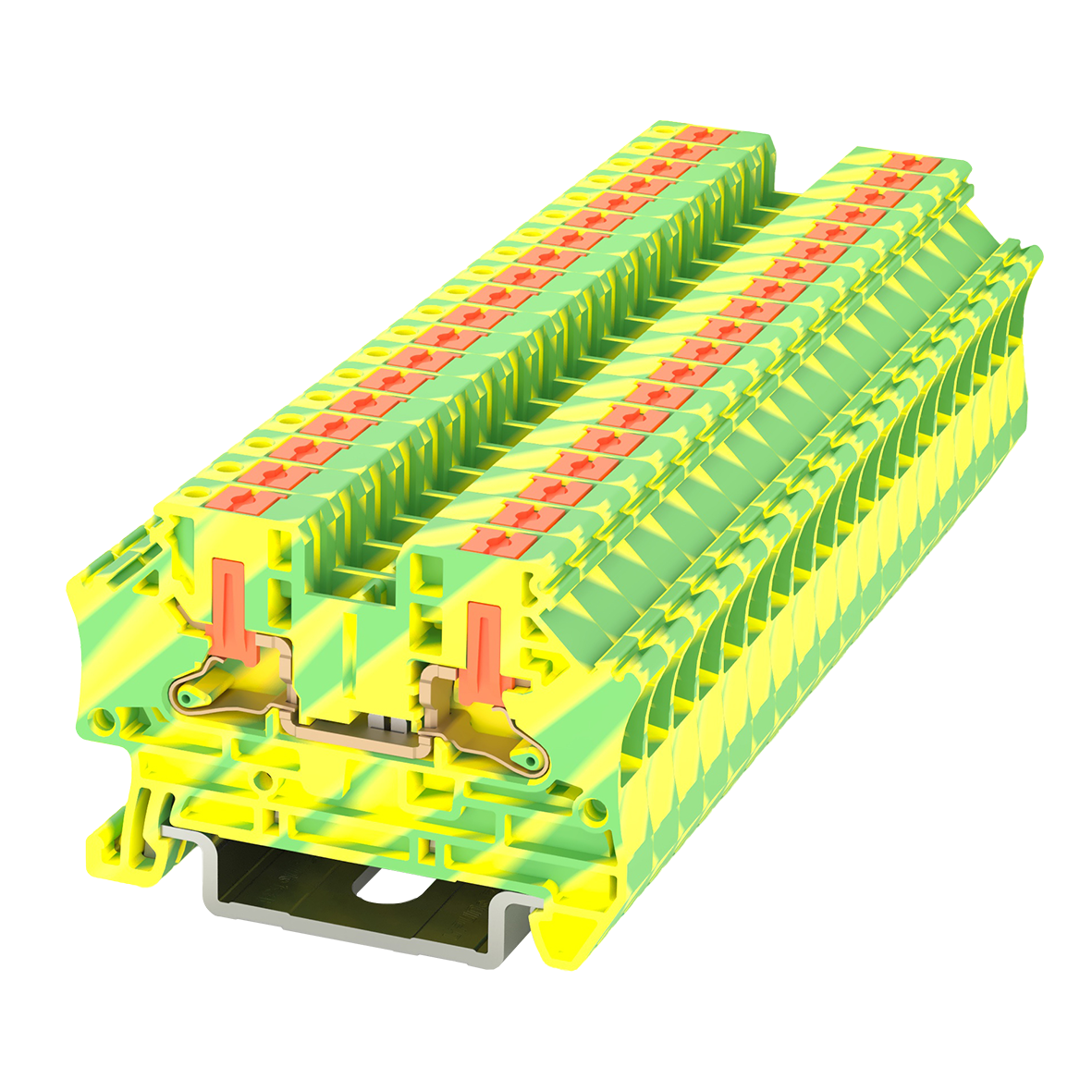

接地型接线端子

UJ6V-4JD

型号：UJ6V-4JD

订货号：421869

产品文档下载

首页产品接线端子直插式接线UJ6系列接地型接线端子

产品概述相关参数

产品概述

接地型接线端子，连接量：2，接线方式：卡簧连接，压线范围：0.2mm²-6mm²，厚度6.2mm，安装方式：TH35-7.5、TH35-15，颜色：黄绿相间

相关参数

展开全部

商业数据

订货号	421869
包装单位	100 pcs
最小订货量
单件重量（不含包装）	9.63 g
原产地	CN

技术数据

产品属性

产品类型	直插式接线端子
产品系列	UJ6
应用领域	机械工程
	工厂工程
	过程工业
连接量	2
行数	1

绝缘特性

过电压类别	Ⅲ
污染等级	3

电气特性

额定条件下的最大功耗

1.02 W

连接数据

每层的连接数量	2
额定横截面	4 mm²
剥线长度	13 mm
连接符合标准	IEC 60947-7-2
刚性导线横截面	0.2 mm²-6 mm²
横截面 AWG	24-10
柔性导线横截面	0.2 mm²-4 mm²
导线横截面，柔性[AWG]	24-12

尺寸

宽度	50.8 mm
厚度	6.2 mm
高度	35.3 mm
隔板厚度	2.2 mm
TH35-7.5深度	36.8 mm
TH35-15深度	44.3 mm

材料规格

颜色	黄绿相间
阻燃等级，符合UL 94	V0
绝缘材料组	Ⅲ
绝缘材料	PA
低温下的静态绝缘材料应用	-40℃

机械特性

机械参数

开口式侧板

是

机械测试

机械强度

结果

已通过测试

环境和真实条件

针焰测试

暴露时间	30 s
结果	已通过测试

环境条件

环境温度（运行）	-40 ℃～105 ℃
环境温度（存放/运输）	-25 ℃～55 ℃
环境温度（组装）	-5 ℃～70 ℃
环境温度（执行）	-5 ℃～70 ℃
允许湿度（运行）	30%～90%
允许湿度（存放/运输）	30%～70%

标准和规范

连接符合标准

IEC 60947-7-2

安装

安装类型	TH35-7.5
	TH35-15

下载

标题	语言	描述	下载
3D图		3D图	登录后下载
规格书		规格书	登录后下载

认证

CE

登录后下载

产品环境合规性

EU RoHS

符合《欧盟RoHS物质指令要求》

适配产品

全部展开

附件/适配件

产品类型

全部
全部

注意：应用以下某些附件可能会导致本产品受限。

优势

采用直插技术连接预制刚性导线
无需专用工具即可轻松释放导线
附件齐全：标准化桥接、测试和标识导线直接连接

下载PDF

请选择文档需要包含的信息：

全选
商业数据 技术数据 下载 认证 分类 产品环境合规性
